Yüksek
katlı binalarda veya fabrikalarda 96 adet adresteki I/O
bilgilerinin bir plan üzerinden görülmesini sağlayan
bir sistemdir.
Sorgulama
ve cevap verme sistemine göre çalışır.Sorgulama
"Master"(Yönetici) ünitesi tarafından
sırasıyla "Slave"(Uydu) adresleri
gönderilerek yapılır.Sorgulanan uydu o anki 24 adet
bilgisini hatta verir.
Hattaki
işaretler RS485 protokol'ündedir.Dolayısıyla
Master'la en uzak uydu arası 1500 metre olabilir.
Bilgisayardaki
program (PLANIZ09) COM PORT aracılığı ile hattaki
bilgileri alarak değerlendirir.
96 Adet
adresdeki bilgilerin alınması 0.8 saniye sürmektedir.

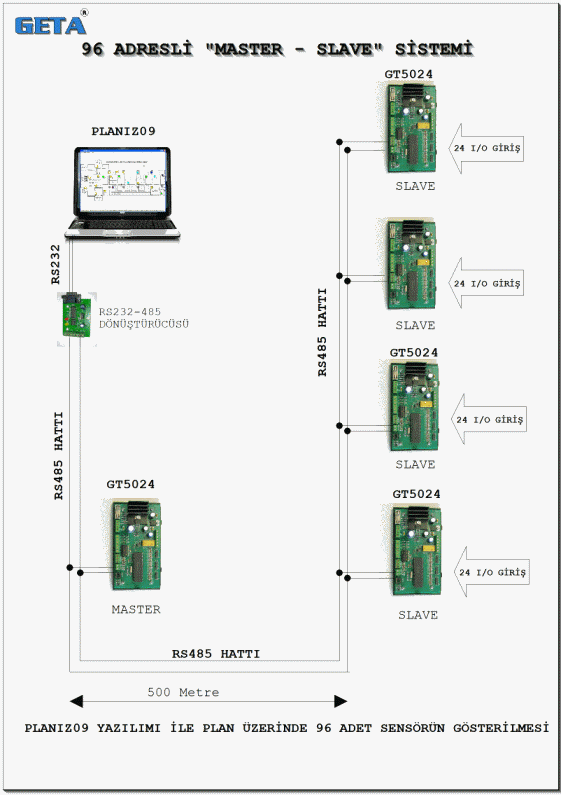

Bu sistem
basit olarak aşağıdaki gibi gösterilebilir:
