RS232 -RS485 DÖNÜŞTÜRÜCÜSÜ ........RS232-RS485 CONVERTER

RS-232'nin halledebileceğinden yüksek hızlarda ve uzak mesafelerde veri transferi gerektiğinde

çözüm RS-485 olacaktır.

RS232 RS485 CONVERTER RS232 RS485 CONVERTER RS232 RS485 CONVERTER RS232 RS485 CONVERTER
Dengeli iletişim.

Maksimum kablo uzunluğu: 1200 metre (4000 feed).

Maksimum Veri hızı (data rate) :115.2 kbps

Bağlantı:
RS232 >DB-9 Dişi (Female(DCE))
RS-485>Vidalı Klemens
Besleme : Dışarıdan 12VDC 50 mA (max.)

Hat açık ve kısa devre koruması vardır.

İki telli iletişim Otomatik çift yönlü (Half Duplex - GT232485)

Dört telli iletişim (Full Duplex - GT232485F)

ITU V.11 ve X.27 Standartları
Çıkış akım kapasitesi : +/- 60mA Maksimum.

Alış giriş empedansı: 12kOHM Minumum.

Giriş hassasiyeti :+/- 200 mV

Termal koruma.

Pozitif ve negatif akım sınırlaması.

LED'li Besleme ve yön göstergeleri.

Hattı sonlandırma veya sonlandırmama -AC sonlandırma

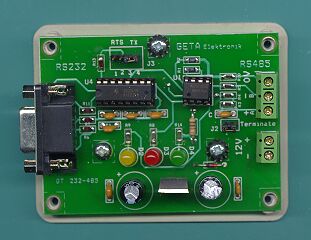

HALF DUPLEX

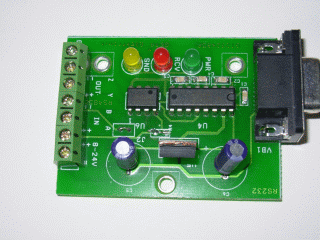

FULL DUPLEX

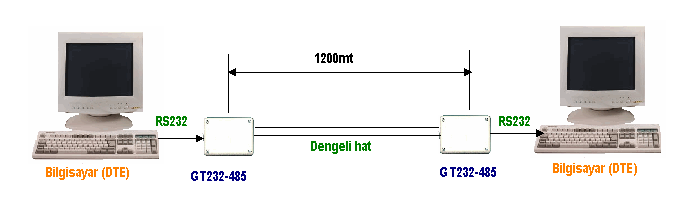

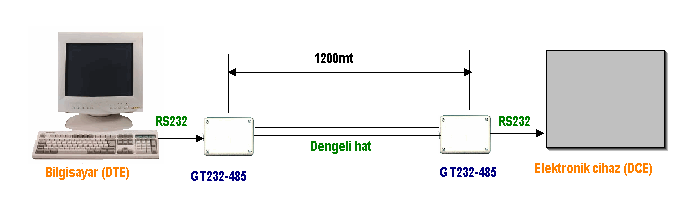

Uygulama örneği:

veya



BAĞLANTI DİYAGRAMI (FULL DUPLEX) :





NOT : KABLO BAĞLANTISI:

Bilgisayarla (DTE) GT232-485 arasındaki kablo birebir kablodur. Veya cihaz doğrudan doğruya bilgisayara bağlanabilir.(Null Modem değil.)


Eğer GT232-485 bir elektronik cihaza (DCE) bağlanacaksa aradaki kablo "Null Modem" kablosu olacak.
Kısaca "Null Modem" : TD>RX ,RD>TX ve GND>GND ' e bağlanarak oluşturulur.
