BİNA  PLANINDA ALARM İZLEME VE OTOMASYON   YAZILIMI (PLANIZOT12)

Bu sistem bina ve fabrika otomasyonu için geliştirilmiştir.Firmamızda üretilen çekirdek sistemlerin birleşimidir.
PLANIZOT12 Sistemi bilgisayar yazılmı ile kontrol edilmekte ve mikrokontrollu sistemlerle desteklenmektedir.
Bina ve fabrikalardaki çalışan sistemlerin dijital ve analog büyüklükleri belli bir merkezden plan üzerinde izlenerek;gelen büyüklüklere göre otomasyon yapılması sağlanır.
Bu sistemde 96 adet dijital ,16 adet analog giriş ve 96 adet dijital çıkış büyüklüğü  kontrol edilmektedir.
 Kumanda merkezindeki bilgisayarla 6 ayrı kategoride ve 5 ayrı plan üzerinde olaylar,arıza ve alarmlar izlenerek sonucuna göre otomatik yada manuel kontroller yapılır.6.Kategoride ise kamera görüntüleri

      alınabilmektedir. 96 Giriş işareti , 24 lü gruplar halinde 4 kategoriye paylaştırılmıştır.Bunlar binanın katları veya binanın bölümleri olabilir.
Tüm sistem 4 telli olarak RS422 iletişim formatıyla haberleşmektedir.Haberleşme hızı 9600 baud dur.Sistem"Full-duplex" olarak çalışmaktadır.Sistem sorgulama ve cevap alma prensibine göre çalışır.
      4 Telli olarak 500 metreye kadar sistem haberleşebilmektedir.RS422, RS232 ye dönüştürülerek bilgisayar yazılımı ile haberleşmesi sağlanır.
Dijital girişlerin 0 durumları normal kabul edilerek sistemin haberleşme güvenliği sağlanmış olur.Haberleşmeyen kablo veya ünite alarm pozisyonuna geçer.Böylece arıza lokalizasyonu sağlanmış olur.
Gelen dijital bigilerin alarm durumları ve analog bilgilerin belli bir zamandaki değerleri kayıda geçirilmektedir.
Dijital çıkışlarla max. 96 adet röleye kontrol edilerek istenen sistemin çalışması sağlanır veya durdurulur.Rölelerin çalışıp çalışmadığı geri dönüş sinyali ile yine plan üzerinde izlenebilir.

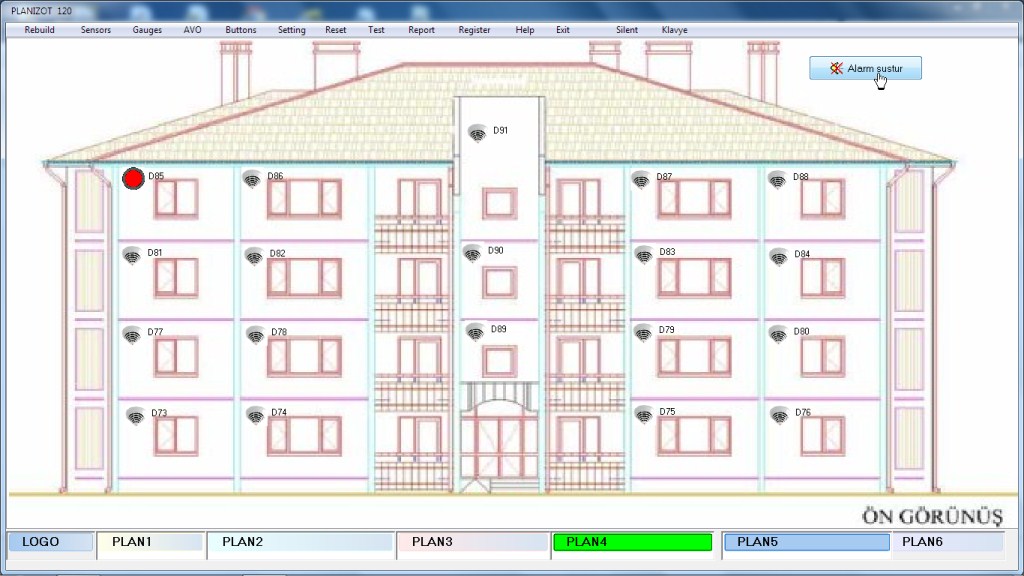

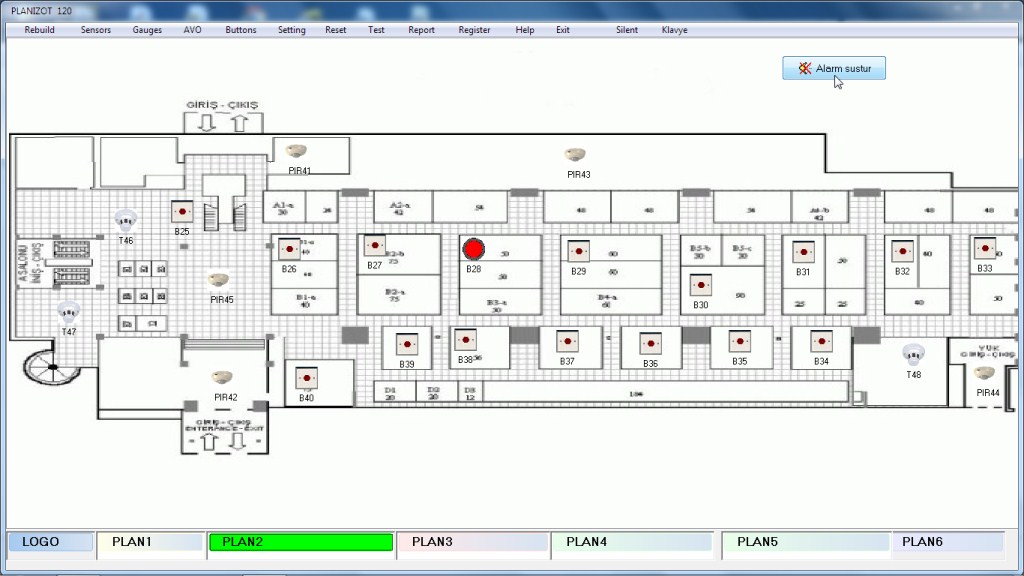

Etiketleri değiştirilebilen 6 Ayrı kategorideki plan üzerindeki gösterge ve butonların yerleri sürükle-bırak (Drag-drop) teknolojisi ile kullanıcı tarafından uygun yerlere yerleştirilebilir.

     İsimleri,şekilleri ve büyüklükler değiştirilebilir.
Bütün alarm ve arıza olayları tarihlerle birlikte kayıt olmakta ; istenildiğinde yazıcıyla çıktısı alınabilmektedir.
Bu sistem, daha küçük boyutlarda da her zaman kullanılabilir.


        PROGRAMIN ANA KATEGORİLERİ :

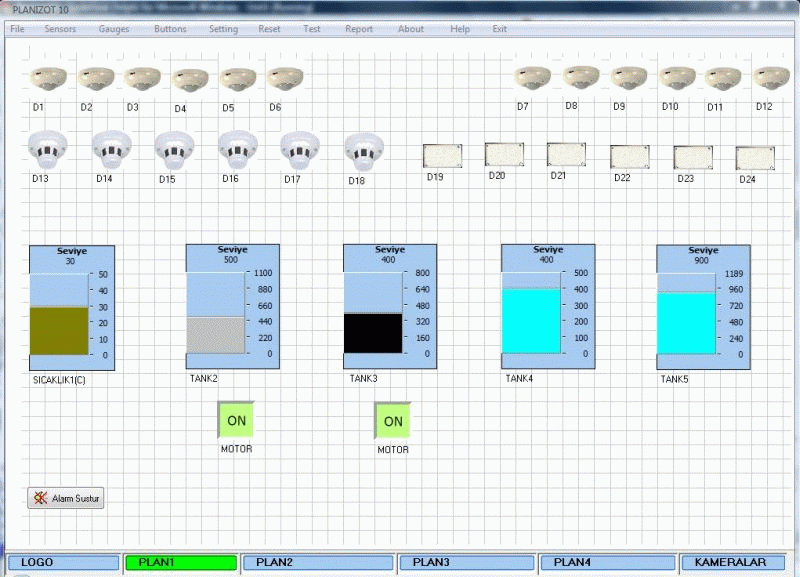

                  KATEGORİ 1: 16 Ayrı analog bilginin ölçülmesi ve kontrolu.

  • Tank seviye ölçümü
  • Voltaj değeri ölçümü
  • Akım değeri ölçümü
  • Sıcaklık ölçümü
  • Bağıl nem ölçümü
  • Gaz değerleri ölçümü

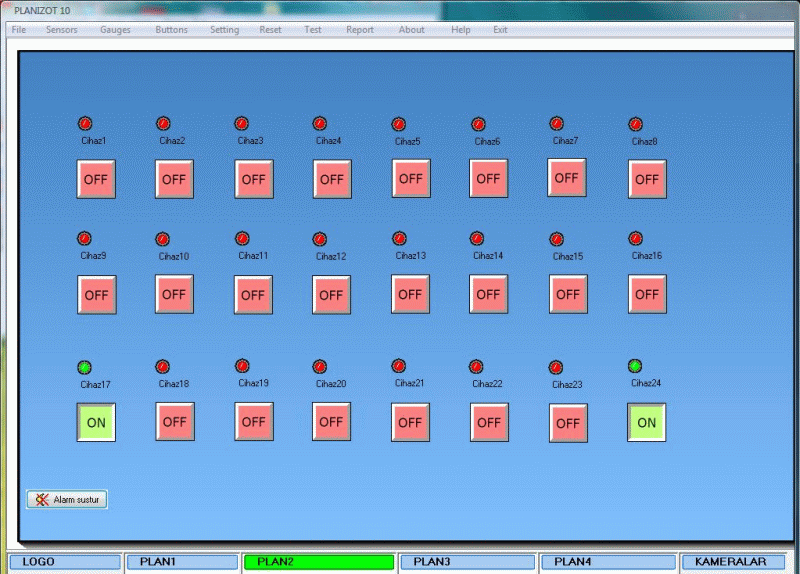

                    KATEGORİ 2: Bina içerisindeki 24 ayrı cihazın Rölelerle bilgisayardan çalıştırılması ve denetlenmesi.

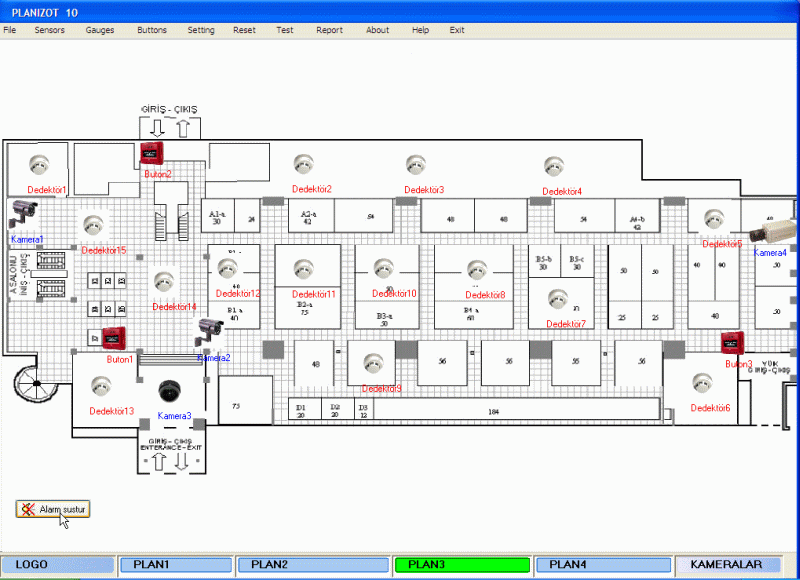

         KATEGORİ 3: Bina içerisindeki 96 ayrı dedektörden bilgi alınması.

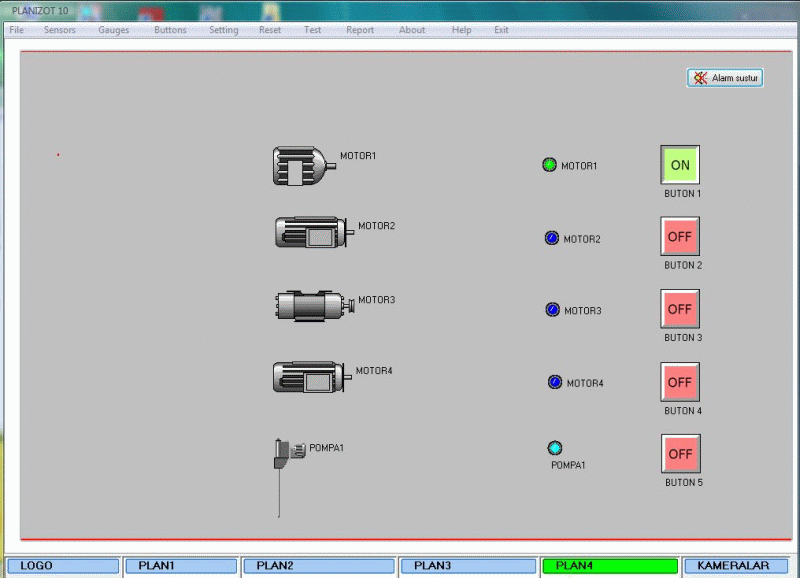

         KATEGORİ 4: Bina içerisindeki 96 ayrı cihazın çalıştırılması ve denetlenmesi.

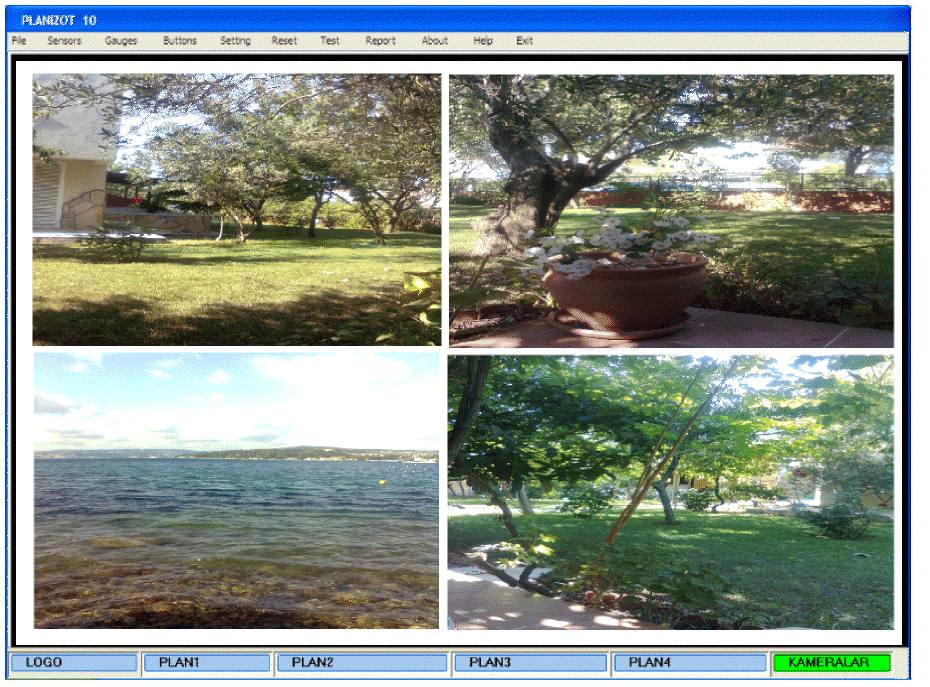

         KAMERALAR : Kameralardan gelen görüntülerin izlenmesi.
