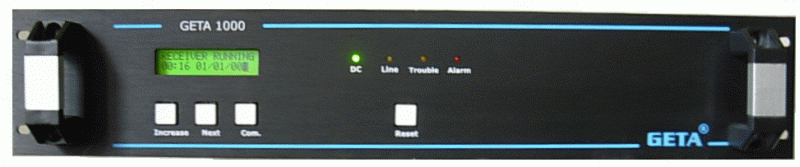

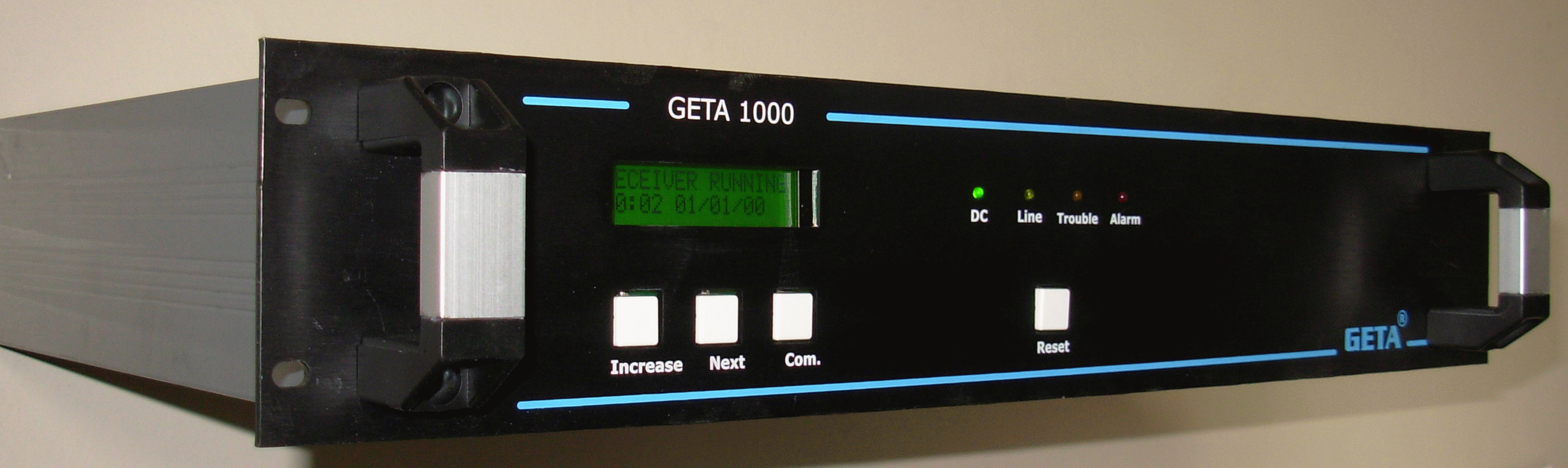

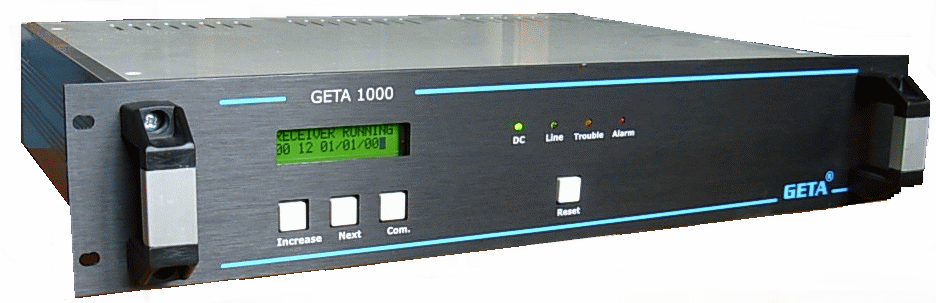

ALARM İZLEME MERKEZİ CİHAZI     "  ALARM MONITORING CENTER RECEIVER "      GETA 1000

Alarm izleme,Alarm izleme merkezi, Alarm haber alma merkezi, alarm izleme merkezi cihazı, alarm receiver, alarm monitoring center,GETA1000


GENEL :

GETA1000 , Alarm kontrol panellerinden gelen alarm,olay,test , arıza bilgilerini ve bunların normal hale dönüş bilgilerini ve ayrıca açma ve kapama bilgilerini de telefon hattından alarak bilgisayara ve yazıcısına aktaran bir alıcı cihazdır.Alarm izleme merkezlerinde veya ana haber alma merkezlerinde yaygın olarak kullanıldığı gibi ; büyük sitelerin güvenliğinde ve otomasyonunda , Akıllı binaların işletmesinde,fabrika otomasyon uygulamalarında,hastane otomasyonlarında da kullanılmaktadır.
Referans: Türkiye'de  GETA1000' kullananların sayısı 332 e ulaşmıştır..
Türkiye'de kullanılan cihazlarla; genellikle Universal "Contact ID" haberleşme formatını içeren bütün panel ve cihazlar ile sorunsuz çalışmaktadır.
TSE Standartlarına göre üretilmiştir.TSE Belgesi vardır.
Türk Telekom Onay Belgesi vardır.
GETA1000 şimdi daha hızlı.! GTCIV71 donanım yazılımıyla haberleşme hızı 3 Kat artırılmıştır.

TEKNİK ÖZELLİKLERİ
MİKRO İŞLEMCİLİ TASARIM:
80C51 Mikroişlemcisine sahiptir. Cihaz , mikroişlemci kontrol teknolojisine göre tasarlanmış ve üretilmiştir.
ETKİLENMEYEN YAZILIM:
Program EPROM 'a kaydedilmiştir. Elektrik kesintilerinden program etkilenmez .
BİLGİSAYARDAN BAĞIMSIZLIK:
GETA1000 Bilgisayar olmadan da çalışabilir.Bilgisayar içine takılan kartlar şeklindeki alıcılar elektrik kesintilerinde ve bilgisayar çökmelerinde problem oluştururlar.GETA 1000 nin 12V DC ile çalışması bilgisayar bağımlılığını ortadan kaldırır.
"CONTACT ID" FORMATINI DESTEKLEME :
Cihazın çalışması sırasındaki bütün olaylar LCD display’inde görülür.Alarm işaretleri 4 rakamdan oluşan abone koduyla ve iki rakamdan oluşan alarm tipiyle 4-2 formatında görülür.Contact ID formatında bu 4/11 formunda görülür.Yine bu display’de günün saat ve tarihi de izlenir .Displayde görülen her olay aynı zamanda GETA 1000 'e bağlanan yazıcıya basılır.Zaman kaydı butonlarla denetlenir.
SESLİ VE IŞIKLI UYARI:
Her hangi alarm işaretinin gelmesi ve oluşacak arıza durumlarında sesli ve ışıklı ikazı vardır.Alarm işaretleri reset butonu ile teyid edililir.
BİLGİSAYARLA İLETİŞİM :
Bütün olaylar, RS-232 portuyla seri ASCII data'yı 1200 baud hızında 8 "data bit",1"stop bit" ve "even parity" olarak bilgisayara gönderir.
YAZICIYA YEDEKLEME :
GETA1000 Bütün olayları kendisine bağlanabilen Yazıcıya da gönderir.Yazıcınıın bağlı ve çalışır durumda olup olmadığını ,enerjisinin açık olup olmadığını da kontrol eder.Bir hata varsa display’de “PRINTER ERROR” mesajı okunur ve buzerle de sesli ikaz duyulur.Yazıcıyla Operatörün çalışıp çalışmadığı da kontrol edilir
ALARM VE OLAY SAYISI:
9999 x 99 Farklı alarm kodunu tek bir telefon hattından alabilir.
ABONE SAYISI:
10000 Abone den tek bir telefon hattı ile haber alabilir.
OTOMATİK RESETLEME :
Otomatik “Watchdog” sistemi vardır.Donanım yazılımının herhangi bir nedenle durması sonucunda bu sistem devreye girerek cihazı reset eder.Yazılım yine de çalışmazsa “Trouble” arıza led’i yanar.
HAT KONTROL :
3 er dakikalık aralıklarla hat kontrolu yapılarak telefon hattının sağlamlığı denetlenir.Aksi taktirde “line” hat arıza led’ini yakar.Ekranında 'LINE FAULT" ibaresi görülür.Hat normalse ekranda "RECEIVER RUNNING" yazar.
COM PORT ve YAZICI BAĞLANTI KONTROLU :
Reset butonuna basıldığında bilgisayara ve yazıcısına işaret göndererek COM Port'ları ve yazıcıyı kontrol eder.
AKÜ KONTROL :
Otomatik akü şarj ve deşarj kontrolu vardır. Akü’nün 11 voltun altına düşmesi durumunda “ LOW BATTERY” mesajı display’de okunur ve buzer’le de sesli ikaz duyulur.
YAZICI KONTROL :
Yazıcının çalışmasını kontrol eder.Kablo,enerji,kağıt bitimi arızalarını "PRINTER ERROR" uyarısı ile operatöre bildirir.

.

İLETİŞİM ÖZELLİKLERİ


GETA 1000 aşağıdaki uluslararası iletişim formatlarını aynı anda destekler.

İLETİŞİM FORMATLARI
İSİM ELSIKIŞMA DATA HIZ FORMAT UZANTI AYRILMA
Geta 2300Hz DTMF DTMF 4/2 Yok 2300Hz
Contact ID 1400Hz Dual Tone DTMF DTMF 4/2/1/3/2/3 Yok 1400Hz
Sur-Gard 2300Hz DTMF DTMF 4/2,4/3 Yok 2300Hz
Franklin 2300Hz 1800Hz 20bps 4/2 Yok 2300Hz
Radionics 2300Hz 1800Hz 40bps 4/2 Yok 2300Hz
Universal Pulse 2300Hz 1800Hz 20-40bps 4/2 Yok 2300Hz
Diğer Pulse 1400Hz 1800Hz 20-40bps 4/2 Yok 1400Hz

ÖNEMLİ NOT : Sadece "Contact ID" iletişim formatı seçilirse haberleşme hızı çok artar.


  • Hat dielektrik dayanımı : 2500 Volttur.
  • İşaretlerin hatta maksimum çıkış seviyesi : 0 dBm dir.
  • Hat çıkış ve giriş empedansı : 600 Ohm dur.
  • Hatta maksimum çıkış DC voltajı :0 V'tur.
  • Alış duyarlığı : - 40 dBm dir.
  • Taban gürültüsü : -70 dBm dir.
GENEL ÖZELLİKLERİ

  • Güç beslemesi : 220V AC ve 12V DC,
  • Güç harcaması : 12V DC de 100mA dir.
  • Boyutlar : 48x37x9 cm
  • 19" Tamamı Alüminyum Eloksal Kutu
  • (Universal 19" U2 SUBRACK tipinde)
  • Cihazın toplam ağırlığı : 3150 gr
  • Cihazın çalışma sıcaklığı : -20 ; + 50 C dir.
  • Cihazın depolama sıcaklığı : - 30 ; + 85 C dir.
  • Bağıl çalışma nem oranı : %80 dir.
  • Türk Telekom onayı
  • TSE Belgeli
