BİLGİSAYARLA ANALOG  HABERLEŞME VE OTOMASYON  GT2600

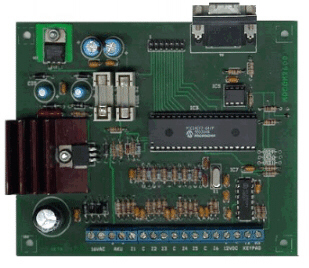

GETA 2600 Kartı , 6 Analog girişi 12 Digital çıkışı olan Bilgisayarın RS232 Portuyla haberleşerek ; Alınan Analog bilgileri 8 veya 10 bitlik örnekleme ile bilgisayara aktaran ve bilgisayar programından aldığı bilgilerle de 12 digital çıkışa kumanda eder. Bu durum kullanıcıya bir çok uygulama alanları açar.Sanayide bir çok PLC ile yapılan işleri tek bir kartla ve ekonomik olarak yapar.

PIC 16F74 veya PIC 16F 877 micro kontrolörüne sahip olması sıhhatli çalışmasını sağlar.

İstenilen her türlü hardware ve software programları tarafımızdan hazırlanabilir.

      KULLANMA ALANLARI:

  • Analog işaretlerin bilgisayara RS232 Port'u vasıtasıyla aktarılması
  • Araçtaki analog işaretlerin araç takip sistemine aktarılması
  • Analog işaretlarin bilgisayara aktarılarak GETA AHM2013 yazılımında takip edilmesi,bir veri tabanında depolanması ve istenildiğinde kullanılması,
  • Bilgisayardaki yazılım vasıtasıyla RS232 portundan gönderilen bilgilerle kartın PORTB çıkışlarına kumanda edilerek 12 ayrı işin yaptırılması,
  • Fabrikalarda analog seviyelerin ölçülerek bilgisayarlara aktarılması(GT2600VD) ve işletmenin sürekli takibi,
  • Evlerde çalışan aletlerle ilgili bilgilerin bilgisayara aktarılarak depolanması,internet vasıtasıla dış ortama iletilmesi,
  • Mevcut alarm sistemlerindeki zon giriş bilgilerinin bilgisayar ortamına aktarılması suretiyle bu bilgilerin "on line data" iletişimi şeklinde local ağa dolayısıyla da internet ortamına iletilmesi,
  • Daha bir çok....

       UYGULAMA1

     TEKNİK ÖZELLİKLERİ:

  • PIC 16F877A Microkontrolüne sahiptir.
  • Program bilgileri E2'ye kaydedilir.Enerji kesintilerinden etkilenmez.
  • 6 Analog kanal girişi,12 dijital çıkışı vardır.
  • Kanal numaraları ve kartın kendine 4 rakamlı abone numarası verilebilir.Böylece bilgisayarda 2x9999 ayrı adres oluşturulabilir.
  • Analog girişler maksimum 5V dur.
  • Giriş voltaj hassasiyeti 5 V da 0.0196 (8 bit de)dır. Örnekleme 8-10 bit'dir
  • Program ,program giriş uçlarından RS232 formatta GETA 6K keypadı ile yapılır.
  • 16V AC ve 12V DC güç besleme girişleri vardı
