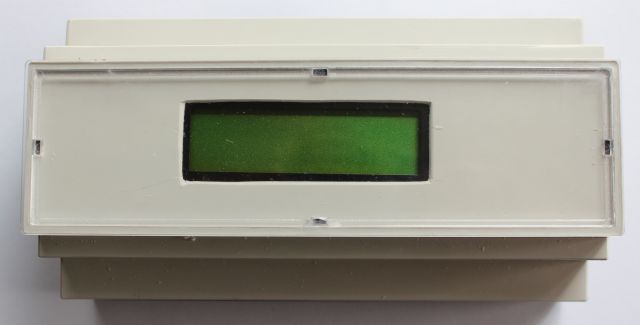

GT5024 RS232-RS485 den 24 Adet DİJİTAL'e DÖNÜŞTÜRÜCÜ

RS232-RS485 TO 24 CHANNEL DIGITAL CONVERTER , 24CHANNEL DIGITAL SIGNAL TO RS232-RS485 CONVERTER

CİHAZIN GENEL ÖZELLİKLERİ :

  • Bilgisayardan RS232 veya RS485 iletişim formatıyla gelen bilgilerle 24 adet dijital çıkışı 1(+5V) veya 0 (0V) yapar.
  • Program değişikliği ile ters fonksiyonda da çalışabilir.Yani 24 adet I/O girişi, RS485 veya RS232 formatında çıkışa verir.
  • Program değişikliği ile master veya uydu (slave) olarak çalışabilir.
  • Gelen veya çıkan bilgi katarı ASCII formatındadır.

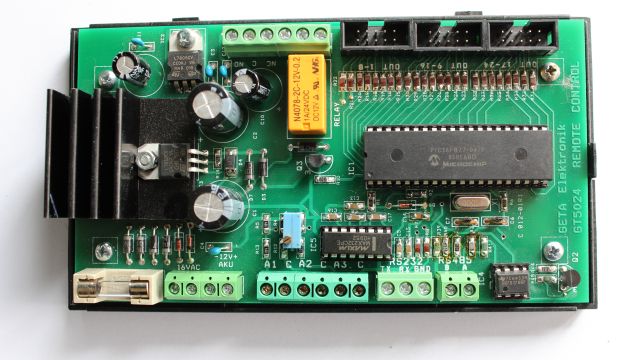

  • PIC16F877 Mikrokontrolör'e ve mikrokontrollu teknoloji ve yazılıma sahiptir.
  • Yapısında bulunan regülatörlü besleme ünitesi ile 12V 3A-h lik bir kuru aküyü de regüleli olarak şarj edebilir
  • Çıkışlara bağlanan GT2008 röle kartlarını besleyebilir.
  • 3 Adet dijital girişi ile programda istenilen kontroller de yapılabilir.
  • RS485 girişi olması,uzaktaki bilgisayardan 2 telli hatla bilgi almasına ve paralel birden fazla GT5024 bağlanmasına olanak sağlar.
  • Böylece bir bilgisayarla 2 telli hat üzerinden 96 Adet dijital çıkış sağlanabilir.Bu 96 adet rölenin kontrolu de olabilir.

TEKNİK ÖZELLİKLERİ :

  • Besleme : 16V AC veya 12V DC
  • Çıkışlar   :24 Adet TTL (0-5V 20mA)
  • Haberleşme Formatı: RS232 veya RS485
  • Baud Rate: 1200 (9600)
  • Data bit :8
  • Stop bit :1
  • Parity :None
  • Flow Control :none
  • Kutu: ABS Plastik, Ray montaj







İlgili kartlar >

GT2008 RÖLE KARTI

GT5016 KLEMENS KARTI

       BAĞLANTI DİYAGRAMI

      RS232-Rs485 GİRİŞ 24 DİJİTAL ÇIKIŞ

      24 DİJİTAL GİRİŞ RS232-RS485 ÇIKIŞ

İlgili bilgisayar yazılımları >

PLANIZOT120 Bina otomasyon yazılımı ,

OLOT24 zaman ve ses otomasyon programı

BALIZ10 Bina alarm izleme yazılımı

PLANIZ120 planda alarm izleme yazılımı
